Об удлинителях для аргонодуговых TIG горелок

При производстве некоторых видов сварочных работ не хватает стандартной длины сварочного кабеля. В таких случаях необходимо использовать специальные удлинители.

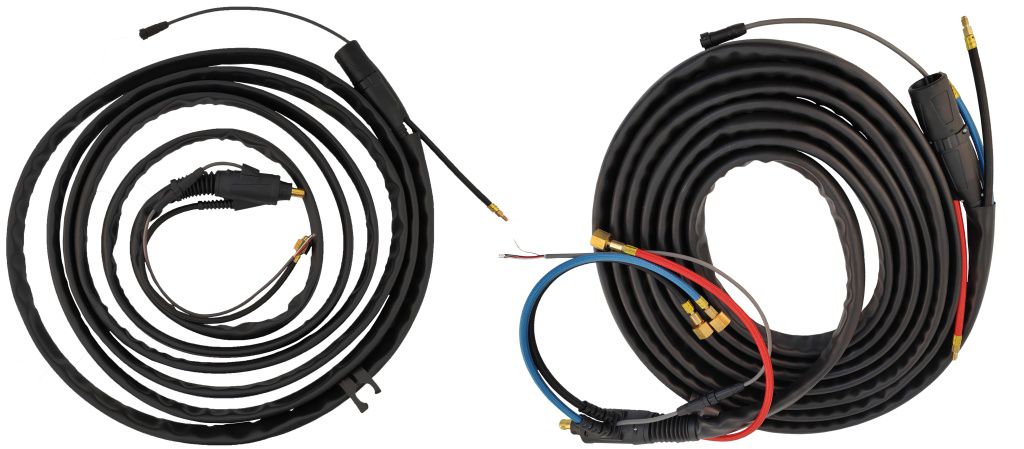

Они помогут увеличить сварочный кабель на 8 или 16 метров. В нашем интернет-магазине представлены следующие удлинители бренда Parker:

• Для аргонодуговых горелок с воздушных охлаждением на 8 метров - PACESL8M-QG1-PTP0-KT0-BT0;
• Для аргонодуговых горелок с воздушных охлаждением на 16 метров - PACESL16M-QG1-PTP0-KT0-BT0;
• Для аргонодуговых горелок с жидкостным охлаждением на 8 метров - PWCESL8M-QW3-QG1-PTP0-KT0-BT0;
• Для аргонодуговых горелок с жидкостным охлаждением на 16 метров - PWCESL16M-QW3-QG1-PTP0-KT0-BT0.

При этом для горелок с воздушным охлаждением параметры рабочего тока не изменятся. Для горелок с жидкостным охлаждением необходимо учесть потери по длине при выборе рабочего тока. К примеру при присоединении удлинителя на 8 метров к горелке на 4 метра максимальные параметры для удлинителя будут 450A (постоянный ток DC) и 315A (переменный ток AC). Если присоединяемая сварочная горелка рассчитана на меньший рабочий ток, то потери будут пропорциональными. Параметры для остальных вариаций присоединения горелки и удлинителя:

8м + 8м = 16м: 410A (DC), 290A (AC);
16м + 8м = 24м: 340A (DC), 240A (AC);
16м + 16м = 32м: 310A (DC), 215A (AC).

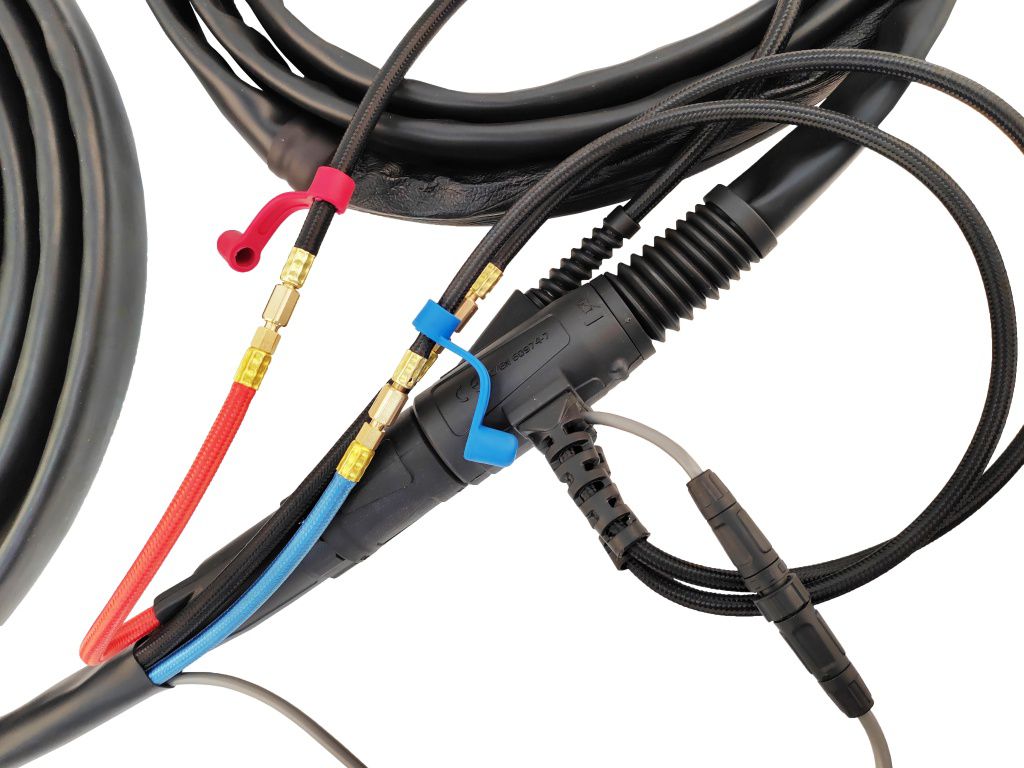

Подключение удлинителя к горелке не требует особых навыков и специального инструмента. Для горелок с воздушным охлаждением необходимо присоединить силовой разъём, разъём управления и разъём подачи газа. Для горелок с жидкостным охлаждением необходимо присоединить силовой разъём, разъём управления, разъём подачи газа и разъёмы подачи / возврата охлаждающей жидкости. Как правильно присоединить удлинители к горелкам смотрите в нашем видео.
